Serra X-AIR

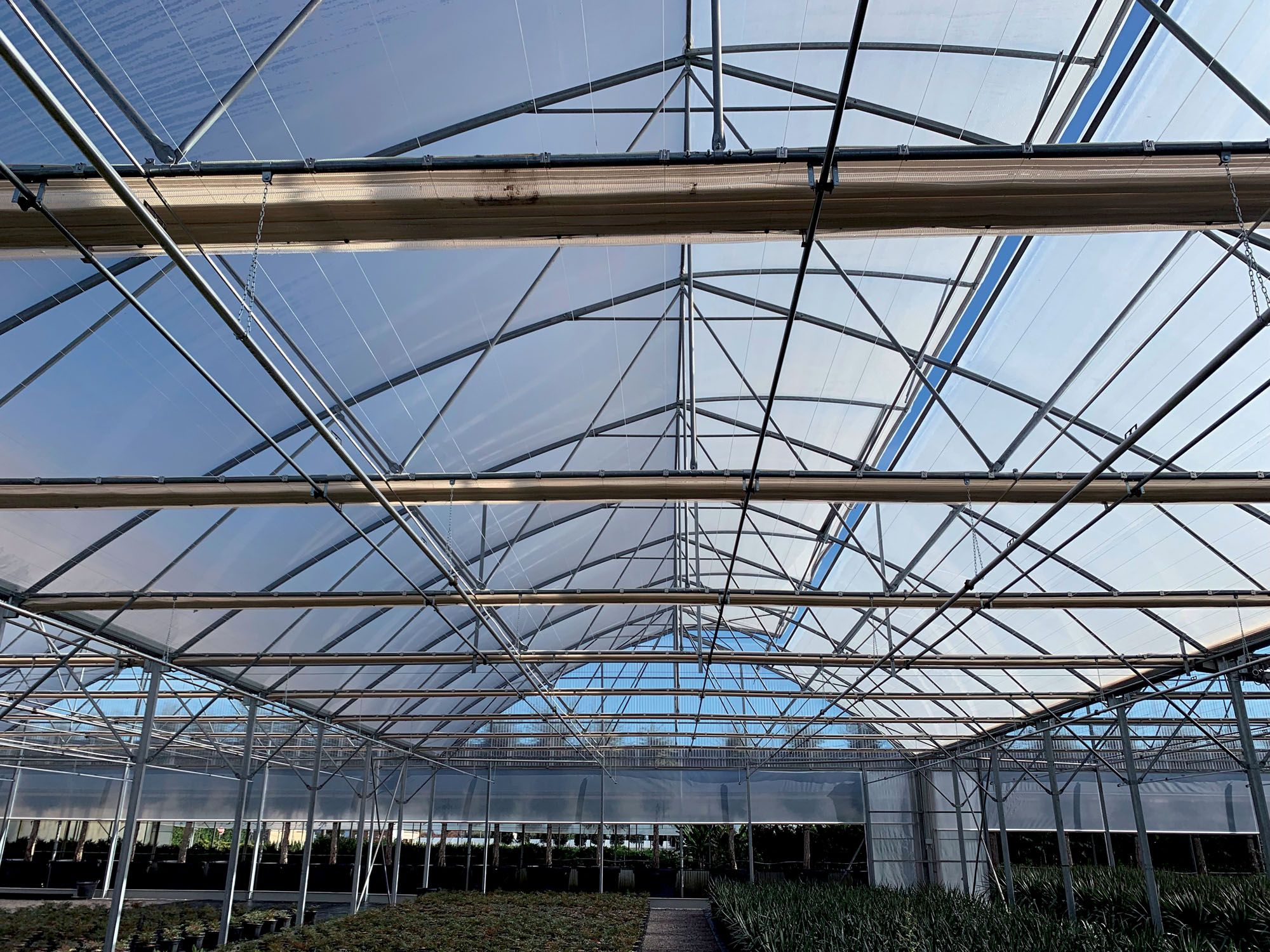

La serra X-Air risulta essere un multi-tunnel ad arco gotico.

Pensata appositamente per il settore orto floro vivaistico, è caratterizzata da una estrema razionalità costrutti- va incentrata sull’utilizzo di un arco in tubolare ovale di importanti dimensioni.

Tutti i componenti impiegati sono realizzati con processo di stampaggio a freddo, l’armoniosa disposizione degli elementi strutturali dona alla serra una grande luminosità senza limitarne la robustezza.

Si possono avere altezze di colmo sino a 5 m unite al passo standard di campata di 3 m.

Possono essere installate finestre di colmo su singola falda oppure su entrambe le falde.

La serra può essere coperta con telo singolo oppure doppio con cuscino d’aria.

Serra X-AIR
Serra X-AIR
requisiti tecnici X-AIR

Requisiti tecnici

Il materiale è struttura in acciaio zincato Z275

Distanza tra i pilastri laterali: 3,0 m

Distanza tra i pilastri centrali: 3,0 m

Caratteristiche tecniche dei pilasti X-AIR

Caratteristiche tecniche dei pilastri

Tubo pilastri di campata RHS 100x60 mm S235JR Zincato Z275.

Tubo pilastri testata RHS 100x60 mm in S235JR Zin- cato Z275.

Tutti i pali saranno installati su appositi pieducci in tubo RHS 90x50 mm in S235J0 con piastra di Base e giunta di collegamento: il tutto zincato a caldo dopo la lavorazione.

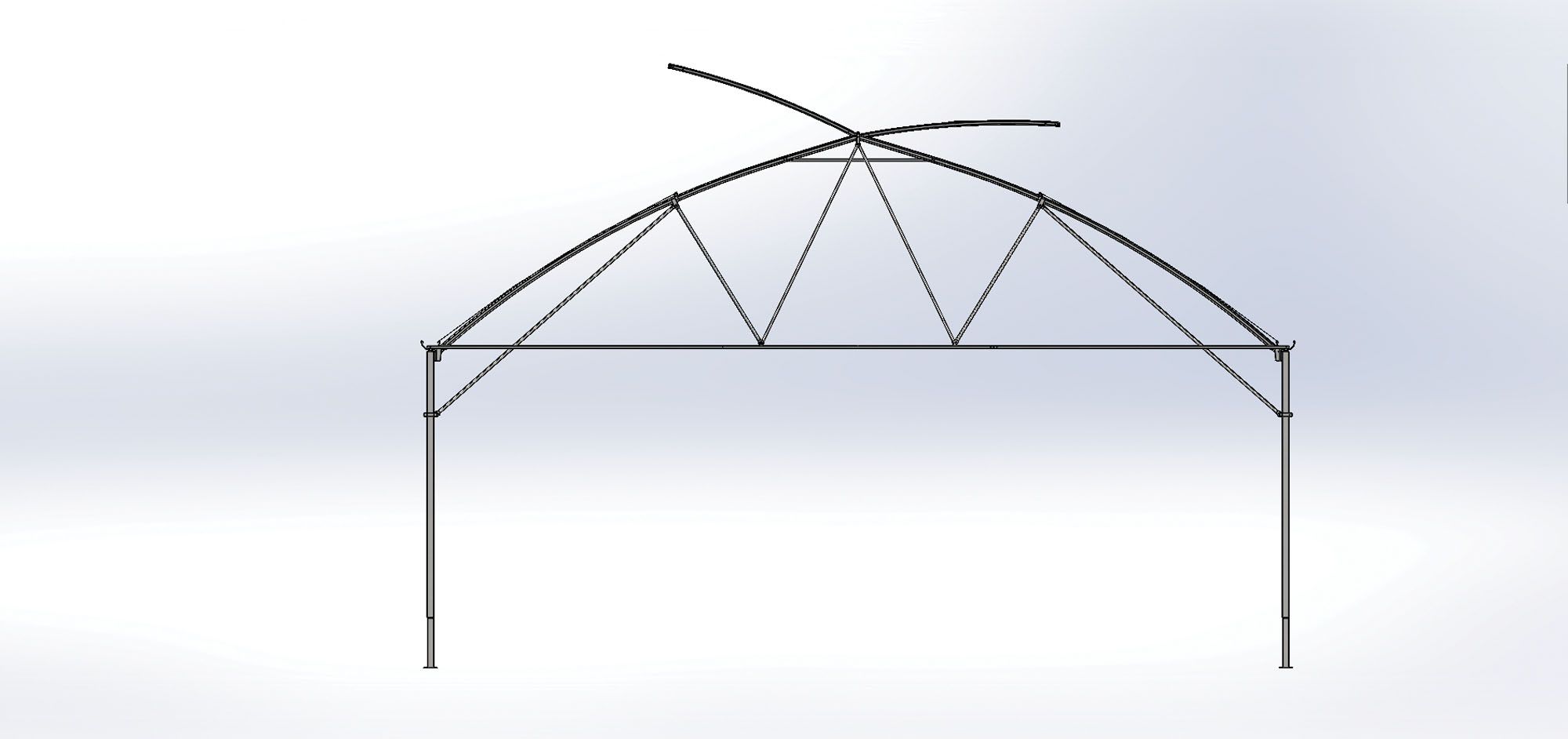

Archi

La distanza tra gli archi è di 3,00 m.

Tutti i nostri archi sono in RHS ovale 80x45 mm zinca- to Z275.

Composizione degli archi posti sulle colonne:

  • 1 catena orizzontale in tubo ø 40 Z275
  • 2 diagonali in tubo ø32 Z275
  • 2 diagonali in tubo ø40 Z275
  • 2 puntoni calettati alle colonne in tubo ø 40 Z275
X-Air canale

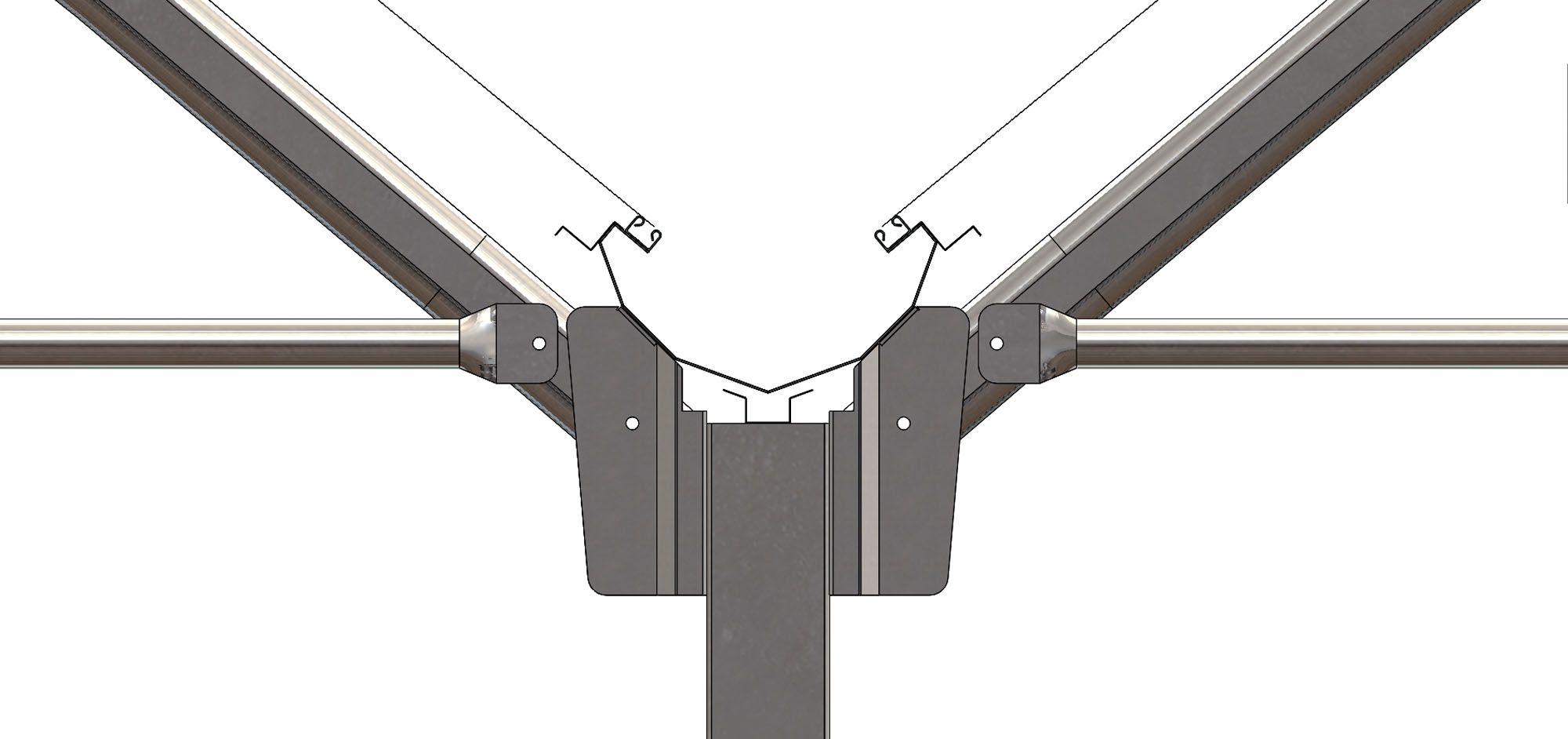

Canali

Dimensioni dei canali: 500 mm e 9 pieghe.

Lunghezza 3100 mm.

I canali hanno uno spessore di 1,5 mm di spessore re- alizzati in lamiera zinco magnesio ZM175.

Raccogli condensa previsti al bordo interno del canale per canalizzare le condensa accumulata dal telo della falda fissa.

Previsti sotto la V inferiore del canale per canalizzare la condensa prodotta dal canale stesso.

X-AIR battuta sportello

Finestre di colmo

Ad apertura a metà falda, composte da arco centina- to in tubolare ovale 60x30 mm Z275 e battuta mobile in tubolare 60x40 mm Z275.

La movimentazione è garantita da un assieme cremagliera a doppia dentatura, cuffia con ingranaggio autolubrificante e tubo asse comando ø 33,7 supportato con cuscinetti a sfera.

Il movimento è affidato a motoriduttore con sistema di finecorsa incorporato.

Larghezza standard Altezza tirante Altezza gronda Altezza colmo Passo
8,00 m 3,00 / 4,00 m 3,00 / 4,00 m 4,80 / 5,80 m 2,50 / 3,00 m
9,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,50 / 6,50 m 2,50 / 3,00 m
9,60 m 3,00 / 4,00 m 3,00 / 4,00 m 5,70 / 6,70 m 2,50 / 3,00 m
10,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,80 / 6,80 m 2,50 / 3,00 m
12,80 m 3,00 / 4,00 m 3,00 / 4,00 m 5,90 / 6,90 m 2,50 / 3,00 m

Misure standard presenti in magazzino. Possibilità di modifica nelle misure di larghezza, altezza e passo.

Larghezza standard Altezza tirante Altezza gronda Altezza colmo Passo
8,00 m 3,00 / 4,00 m 3,00 / 4,00 m 4,80 / 5,80 m 2,50 / 3,00 m
9,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,50 / 6,50 m 2,50 / 3,00 m
9,60 m 3,00 / 4,00 m 3,00 / 4,00 m 5,70 / 6,70 m 2,50 / 3,00 m
10,00 m 3,00 / 4,00 m 3,00 / 4,00 m 5,80 / 6,80 m 2,50 / 3,00 m
12,80 m 3,00 / 4,00 m 3,00 / 4,00 m 5,90 / 6,90 m 2,50 / 3,00 m

Misure standard presenti in magazzino. Possibilità di modifica nelle misure di larghezza, altezza e passo.
